Nachfolger des EOS-Tester

Was ist das IMIB HV-Gerät?

Das IMIB HV ist ein elektronisches Diagnosegerät zur Prüfung von Hochspannungskomponenten und dient als Nachfolger des EoS-Tester. Die Abkürzung IMIB HV steht für Integrated Measurement Interface Box High Voltage. Dieses Gerät ist erforderlich, um eine spezielle Servicefunktion zur Entriegelung der Hochspannungsbatterie in BMW-Fahrzeugen durchzuführen. Es ermöglicht die Prüfung und Online-Zuordnung von Batterien und arbeitet mit der BMW-Diagnosesoftware ISTA.

Über ISTA

ISTA (Integrated Service Technical Application) ist ein fortschrittliches Diagnosetool, das speziell für BMW-Fahrzeuge entwickelt wurde. Es ermöglicht das Auslesen von Fehlercodes sowie das Aktualisieren und Programmieren der Fahrzeugsteuergeräte.

IMIB HV-Gerät

Wofür wird das IMIB HV verwendet?

Nach einem Unfall ist es bei BMW-Fahrzeugen erforderlich, die Hochvoltbatterie zu entriegeln, um das Fahrzeug neu zu starten. Diese Überprüfung, insbesondere das EoS-Verfahren, stellt sicher, dass keine Gefahr von der Batterie ausgeht und dass sie für einen sicheren Betrieb bereit ist.

Wenn bei einem Unfall ein Batterieabsturz im Steuergerät erfasst wurde, muss die Batterie zunächst ausgebaut werden. Anschließend müssen die Safety Box, die Relais, die Pyrotechnik und der Batteriecontroller ausgetauscht werden. Danach erfolgt die Zuordnung der neuen Batteriemodule – eine Aufgabe, die nur mit ISTA und IMIB HV möglich ist.

Mit dem IMIB HV können unter anderem folgende Prüfungen durchgeführt werden:

– Überprüfung der Spannungsfestigkeit und des Nullspannungspegels,
– Kontrolle der Dichtheit des Batteriegehäuses,
– Messung des Isolationswiderstands.

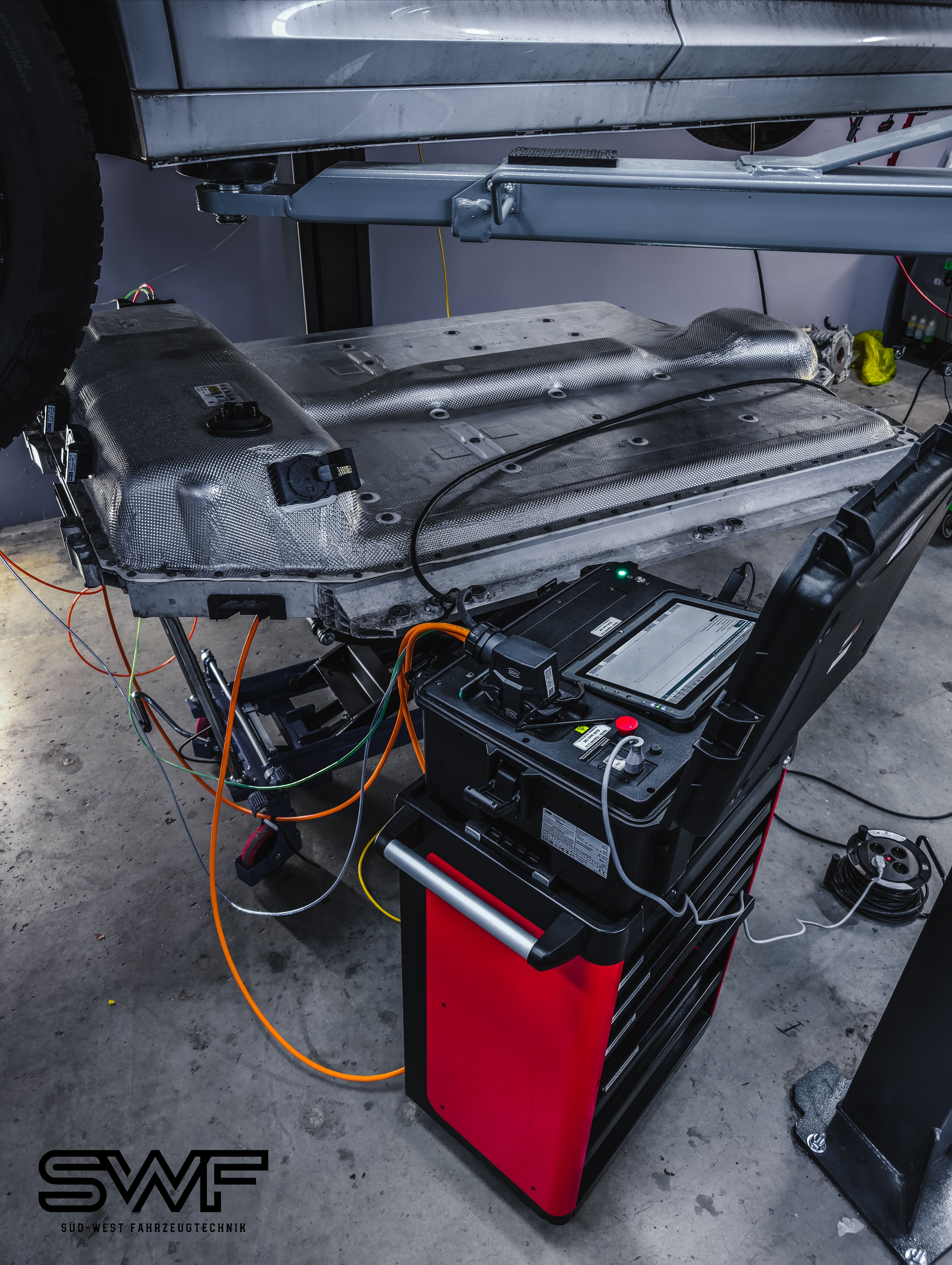

IMIB HV beim BMW iX3

Das IMIB HV ist mit dem BMW iX3 verbunden und ermöglicht umfassende Tests der Hochspannungsbatterie.

Merkmale des IMIB HV-Geräts :

– Letzter Test nach der Batteriereparatur
– Vollständiger Sicherheitstest der Batterie vor Wiederverwendung oder Entsorgung
– Standby-Bussimulation zur Batterieaktivierung
– Überprüfung der Spannungsfestigkeit
– Nullspannungsregelung
– Dichtheitsprüfung des Batteriegehäuses
– Isolationswiderstandsmessung

Fehlercodes, die den Einsatz des IMIB HV erfordern:

0x21F2A8 – Hochspannungsbatteriebaugruppe, Hochspannungsbatterie-Sicherheitsklemme: Falsche Zünd-/Aktivierungselektronik (Pyrotechnik)

0x21F37E – Kollisionserkennung: Eine Kollision wurde anhand des ACSM-Signals erkannt

0x21F43C – Hochspannungsbatteriebaugruppe, Versorgungsspannung zu niedrig: Das Kühlmittel-Absperrventil schaltet sich aufgrund zu niedriger Spannung nicht ein
